Carte d'encodeur actif MiSTer FPGA YC
Prenez un câble VGA court (avec la broche 9 connectée pour une alimentation 5 V) ici
- Sorties S-vidéo (Y/C) et vidéo composite simultanément
- Piège Luma actif pour une vidéo composite la plus propre possible sur MiSTer
- Adapté pour NTSC mais fonctionne avec PAL
- Basculez pour basculer entre la vidéo directe et l'entrée de la carte IO (position la plus proche de l'entrée VGA = entrée vidéo directe)
- Le connecteur VGA est HD-15 femelle (câble VGA nécessaire pour se connecter à la carte IO ou à l'adaptateur vidéo direct)
- Entrée 5 V depuis USB-C ou VGA Pin 9 (réglez le cavalier sur 5 V sur la carte IO derrière le port VGA)
- Aucun câble inclus - tous les câbles VGA n'ont pas de broche 9 câblée. Si vous n'obtenez pas de sortie, alimentez-le via USB-C
- Tous les cœurs ne prennent pas en charge YC, y compris certains cœurs d'ordinateur, les cœurs de pré-version, etc.
-
vga_mode=svidéo
- ntsc_mode=0
- composite_sync=1
Paramètres PAL MiSTer.ini :
-
vga_mode=svidéo
- ntsc_mode=0
- composite_sync=1
- menu_pal=0
Carte d'encodeur actif MiSTer FPGA YC
Prenez un câble VGA court (avec la broche 9 connectée pour une alimentation 5 V) ici
- Sorties S-vidéo (Y/C) et vidéo composite simultanément
- Piège Luma actif pour une vidéo composite la plus propre possible sur MiSTer
- Adapté pour NTSC mais fonctionne avec PAL
- Basculez pour basculer entre la vidéo directe et l'entrée de la carte IO (position la plus proche de l'entrée VGA = entrée vidéo directe)
- Le connecteur VGA est HD-15 femelle (câble VGA nécessaire pour se connecter à la carte IO ou à l'adaptateur vidéo direct)
- Entrée 5 V depuis USB-C ou VGA Pin 9 (réglez le cavalier sur 5 V sur la carte IO derrière le port VGA)
- Aucun câble inclus - tous les câbles VGA n'ont pas de broche 9 câblée. Si vous n'obtenez pas de sortie, alimentez-le via USB-C
- Tous les cœurs ne prennent pas en charge YC, y compris certains cœurs d'ordinateur, les cœurs de pré-version, etc.
-
vga_mode=svidéo
- ntsc_mode=0
- composite_sync=1
Paramètres PAL MiSTer.ini :
-
vga_mode=svidéo
- ntsc_mode=0
- composite_sync=1
- menu_pal=0
The adapter works great, a testament to all the hard work that Mike Simone put into the design with some of the community's help in testing. The case that it comes in from MiSTerAddons is high quality and rugged.
EVERYONES HOULD REPLACE THEIR VGA FOREVER WITH THIS!
Got one of these and it has made s-video work perfectly. Now that Mister natively supports s-video, just get this thing and you'll be all set. Most importantly, my cats have been thrilled with the quality as well.

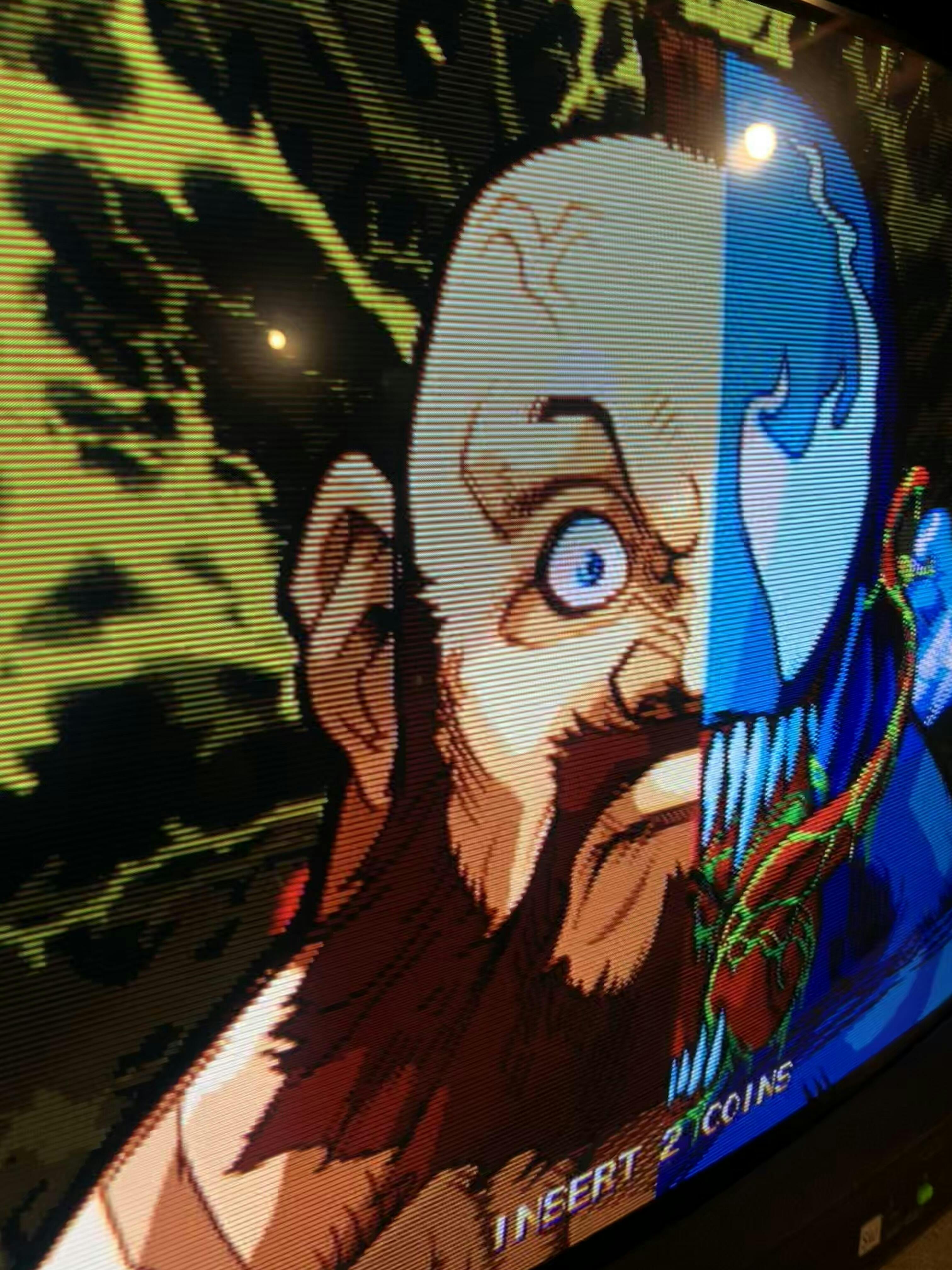

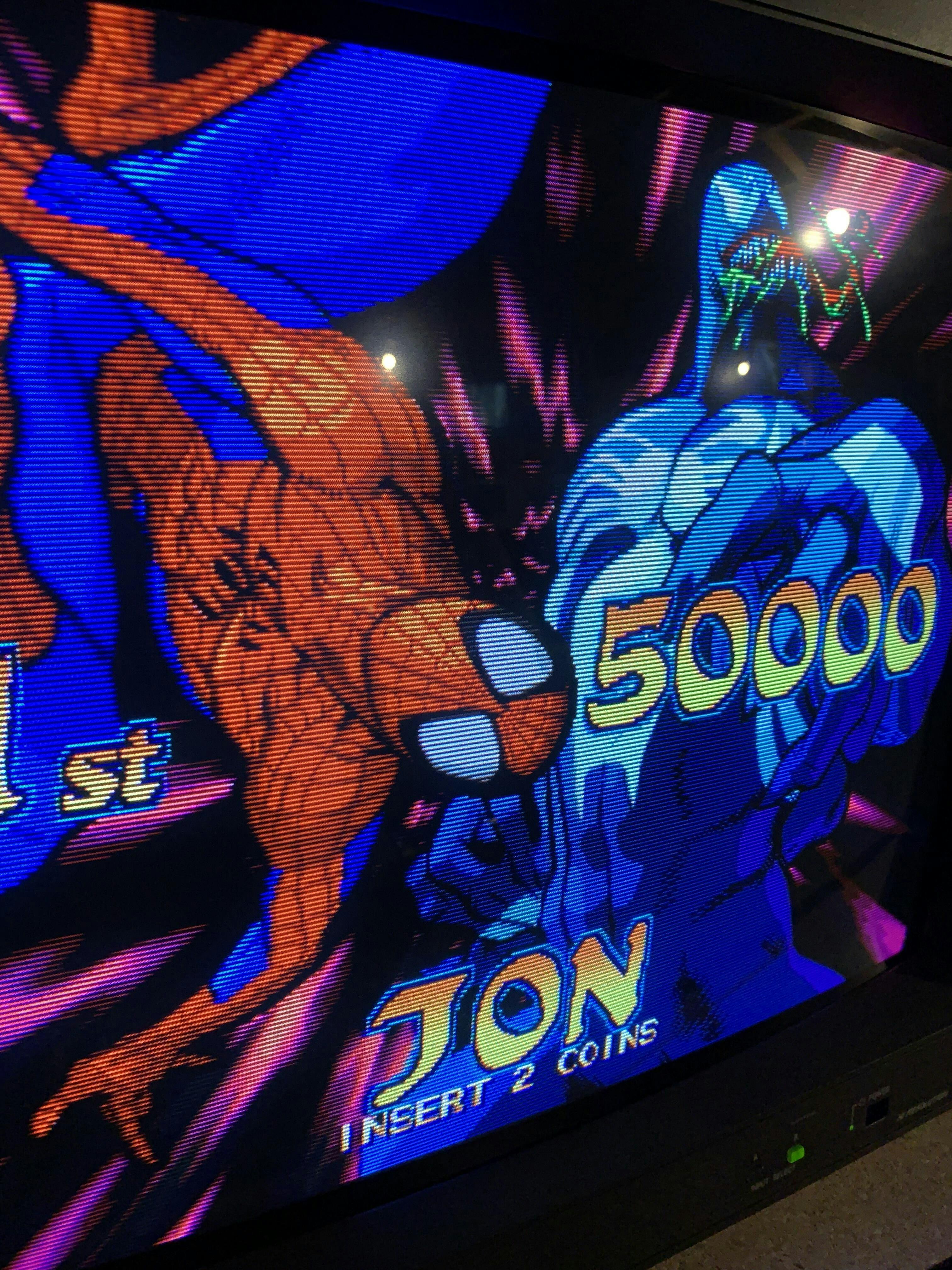

I was floored at how superior the composite signal is for console games using this device. Everything up to PS1 looks AMAZING. Much better signal and image quality than original hardware. No jail bars in genesis games. Artifacting across all cores is barely there. Unless you are playing arcade games, you don’t need an RGB monitor for fantastic looking games. MiSTer coupled with this device is a small miracle.
MiSTer FPGA YC Active Encoder Board
