Kit MiSTercade | Kit d'arcade Monsieur FPGA JAMMA

Connectez un MiSTercade à plusieurs armoires avec MiSTercade Versus (VS) !

MiSTercade est l'extension JAMMA originale pour MiSTer FPGA. Son design, le meilleur de sa catégorie, est apprécié depuis plus de deux ans dans le monde entier. Rejoignez le club MiSTercade dès aujourd'hui !

Caractéristiques:

• Encodeur JAMMA mesuré le plus rapide avec des entrées de latence moyenne de 0,72 ms pour les configurations 2L12B
• Sortie vidéo triple et précise :
• 0,7 V RVB via le port HD15
• Sortie vidéo 3,3 V à gamme complète et réglable (même niveau que Neo-Geo MV1C) via le bord JAMMA
• Ajustez les potentiomètres à l’armoire. La sortie varie en fonction du moniteur :)
• Le port HDMI peut être utilisé pour la capture ou pour une utilisation régulière de la TVHD
• Un son cristallin :
• DAC audio Hi-fi i2s (TI PCM5102)
• Amplificateur audio mono 13,5 W
• Audio stéréo de niveau ligne 3,5 mm et RCA
• Audio numérique via mini TOSLINK
• (Déplacez le commutateur DE10-nano SW0 vers le milieu du PCB pour l'audio analogique, laissez-le en position extérieure pour le mini TOSLINK)

• Tous les cœurs d'arcade ont des mappages pour MiSTercade
• Contrairement à MAME, MiSTer n'a pas de disposition de boutons standardisée pour les cœurs d'arcade. Cela signifie que d'autres solutions d'arcade MiSTer nécessitent de cartographier chaque jeu individuellement. J'ai fait le gros du travail pour vous et j'ai inclus un script de mise à jour (ci-dessous) pour rendre les futurs mappages tout aussi simples. Plus de 2 100 mappages et ce n'est pas fini !
• Accessoires MiSTercade :
• MiSTercade Versus (VS) – connectez cette unité de base MiSTercade à plusieurs armoires !
• MiSTercade Remote V1 (Autorisation) - contrôlez le volume, les boutons d'administration et proposez SNAX pour les pistolets légers, les contrôleurs natifs, etc.
• MiSTercade Remote V 2 - Identique à MiSTercade Remote V1, maintenant avec un deuxième port SNAC pour 2P NES, SNES, PSX et un port RCA pour la prise en charge de GunCon. À bout portant, ça vous tente ?
• Carte d'encodeur MiSTercade 2P - Ajoutez 2 joueurs supplémentaires à votre MiSTercade pour une action 4P+ !
• MiSTercade Control Breakout - Ajouter un 20 broches
• Accessoires pour bornes d'arcade :
• Harnais de coup de pied Astro City CPSII
• Faisceau de câbles Fightstick - Idéal pour les armoires d'arcade DIY !
• Clé Arcade JAMMA - Insérez-la dans votre connecteur pour éviter de brancher vos jeux dans le mauvais sens !
• Autocollant vinyle MiSTercade
• Autocollant vinyle JAMMA

Journal des modifications :

V1.1 :

• Cavalier 5 V pour basculer entre le rail 5 V de l'armoire et le convertisseur abaisseur 12 V à 5 V de MiSTercade.
• Ajout de broches de masse pour les harnais CPS-II Kick non standard
• Certains commutateurs ont été remplacés par des cavaliers
• Modifications mineures des composants

V1.2

• Basculez pour basculer entre les niveaux vidéo de 0,7 V et 3,2 V pour le port HD15 sur la carte JAMMA principale
• Protection ESD supplémentaire
• Quelques composants simplifiés
• Remplacement de quelques condensateurs traversants par des condensateurs électrolytiques SMD
• Inductance de puissance déplacée vers le côté supérieur (plus de composants du côté inférieur)
• Contacts JAMMA arrondis

V1.3

• Ajout de potentiomètres RVB pour l'atténuation vidéo JAMMA
• Circuit d'entrée simplifié
• Amplificateur audio mono légèrement plus fort
• Le HD15 intégré (VGA) est toujours au niveau de consommation (700 mV)
• Carte SD secondaire retirée de la carte XL
• Finition texturée sur la plaque supérieure
• Bouton de volume doré

Avis de puissance :

• +12V 1A RECOMMANDÉ DEPUIS L'ALIMENTATION ARCADE
• Alimentation +5 V générée à partir du rail +12 V
• Les rails d'alimentation de l'armoire +5 V et -5 V sont chargés pour un courant constant de 100 mA

Caractéristiques de MiSTercade :

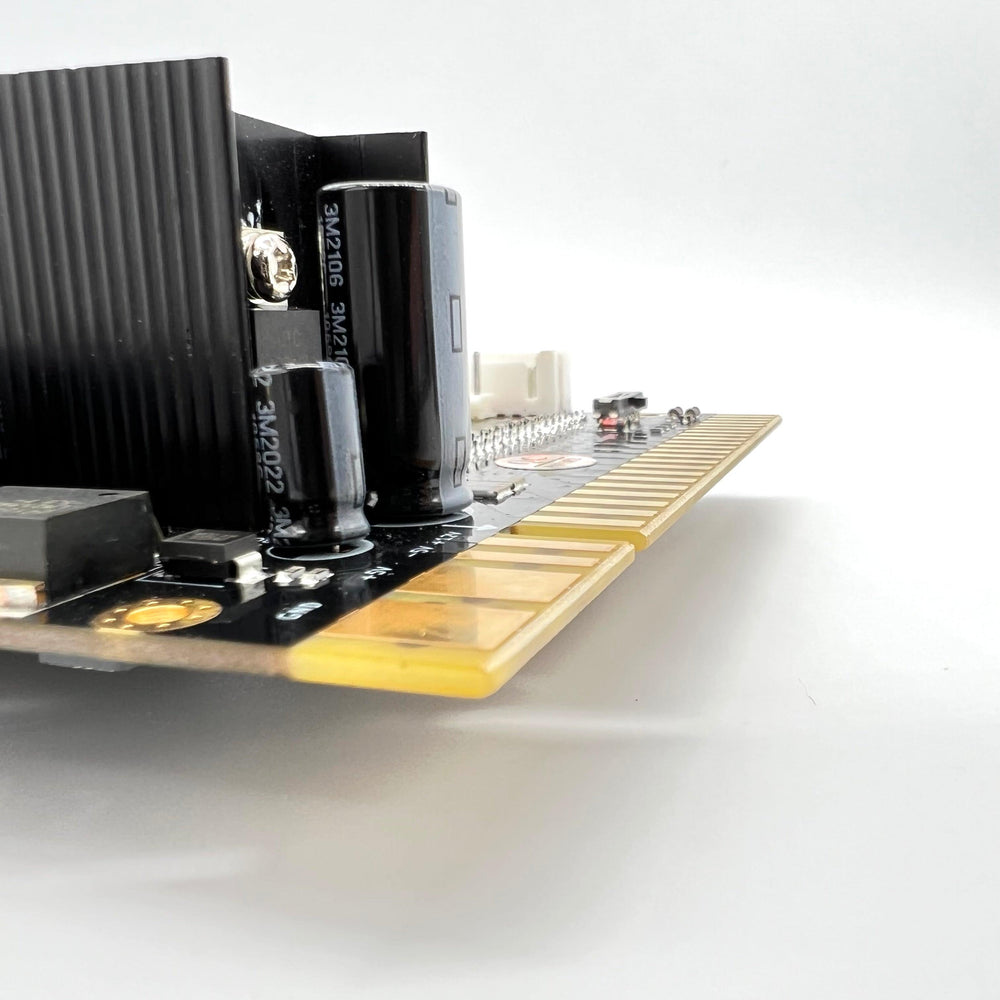

• PCB noir, 4 couches, finition ENIG avec connecteur JAMMA à bord biseauté
• Port E/S utilisateur
• ventilateur de 40 mm
• Boutons Réinitialiser, Utilisateur, OSD
• Extensible pour de futurs modules complémentaires
• Actuellement uniquement compatible JAMMA (pas JVS)

Saisir:

• Hub USB 7 ports avec contrôle d'alimentation VBUS
• Encodeur contrôleur Sub-1 ms pour 2 joueurs 6 boutons
• Faisceaux de kick CPS1 et CPS2 pour boutons 1P et 2P 4, 5 et 6
• Câblage CHAMMA pour 2L12B au bord JAMMA avec câblage JAMMA non standard
• Signal du compteur de pièces pour incrémenter le nombre de pièces de l'armoire (fonctionne uniquement sur les compteurs de pièces 5 V, pas 12 V)
• 8 boutons pour P1 et 6 boutons pour P2 (en utilisant le harnais de kick CPS-2 personnalisé)
• P1B7 = Test (aucun jeu d'arcade supporté par monsieur n'utilise 8 boutons - uniquement N64, PS1 et Saturn)
• P1B8 = Service (mappé pour mettre en pause dans tous les cœurs)

Inclus avec le kit complet MiSTercade v1.3 :

• Terasic DE10-nano
• 128 Mo de SDRAM v3.0
• Carte PCB MiSTercade JAMMA
• Plaque supérieure MiSTercade
• Carte MiSTercade XL
• Plaque inférieure MiSTercade
• Le matériel de montage
• ventilateur de 40 mm
• Dissipateur thermique 20x20x10 mm
• Pont USB pour se connecter au DE10-nano

Inclus avec le kit MiSTercade v1.3 Lite :

• Carte PCB MiSTercade JAMMA
• Plaque supérieure MiSTercade
• Carte MiSTercade XL
• Plaque inférieure MiSTercade
• Le matériel de montage
• ventilateur de 40 mm
• Dissipateur thermique 20x20x10 mm
• Pont USB pour se connecter au DE10-nano

Diagrammes MiSTercade complets :

Liens:

Programme de mise à jour du mappage d'entrée

Dépôt Github (mappages, configurations, etc.)

Guide vidéo

Guide écrit

Fil de discussion sur les projets d'arcade

Comme vu sur :

Rétro RVB : https://www.youtube.com/watch?v=rmassx9hJP8
Sprites écarlates : https://www.youtube.com/watch?v=9-212r6kKC8
Owlnonyme : https://www.youtube.com/watch?v=yHAW0AfTomA
DJPsykoM1 : https://www.twitch.tv/videos/934909137
Gillaxien : https://www.twitch.tv/videos/926372300
PastBlaster : https://www.twitch.tv/videos/942439006
