Cartes d'E/S analogiques et numériques MiSTer FPGA

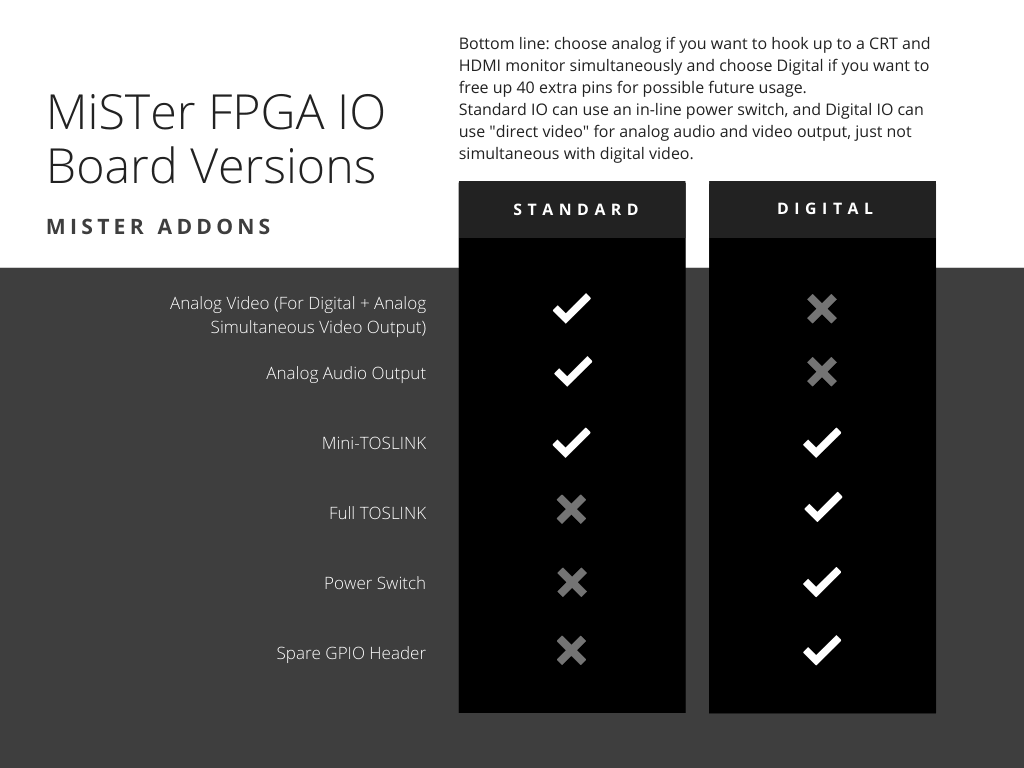

TLDR : si vous avez BESOIN d'une double sortie vidéo et que vous ne vous souciez pas de la double SDRAM potentielle, procurez-vous l'E/S analogique. Sinon, procurez-vous la carte Digital IO. Actuellement, le noyau PSX fonctionnera sur une seule SDRAM, mais la double SDRAM pourrait permettre des fonctionnalités supplémentaires.
Caractéristiques communes entre les E/S analogiques et standard :
- Sortie HDMI via le DE10-nano

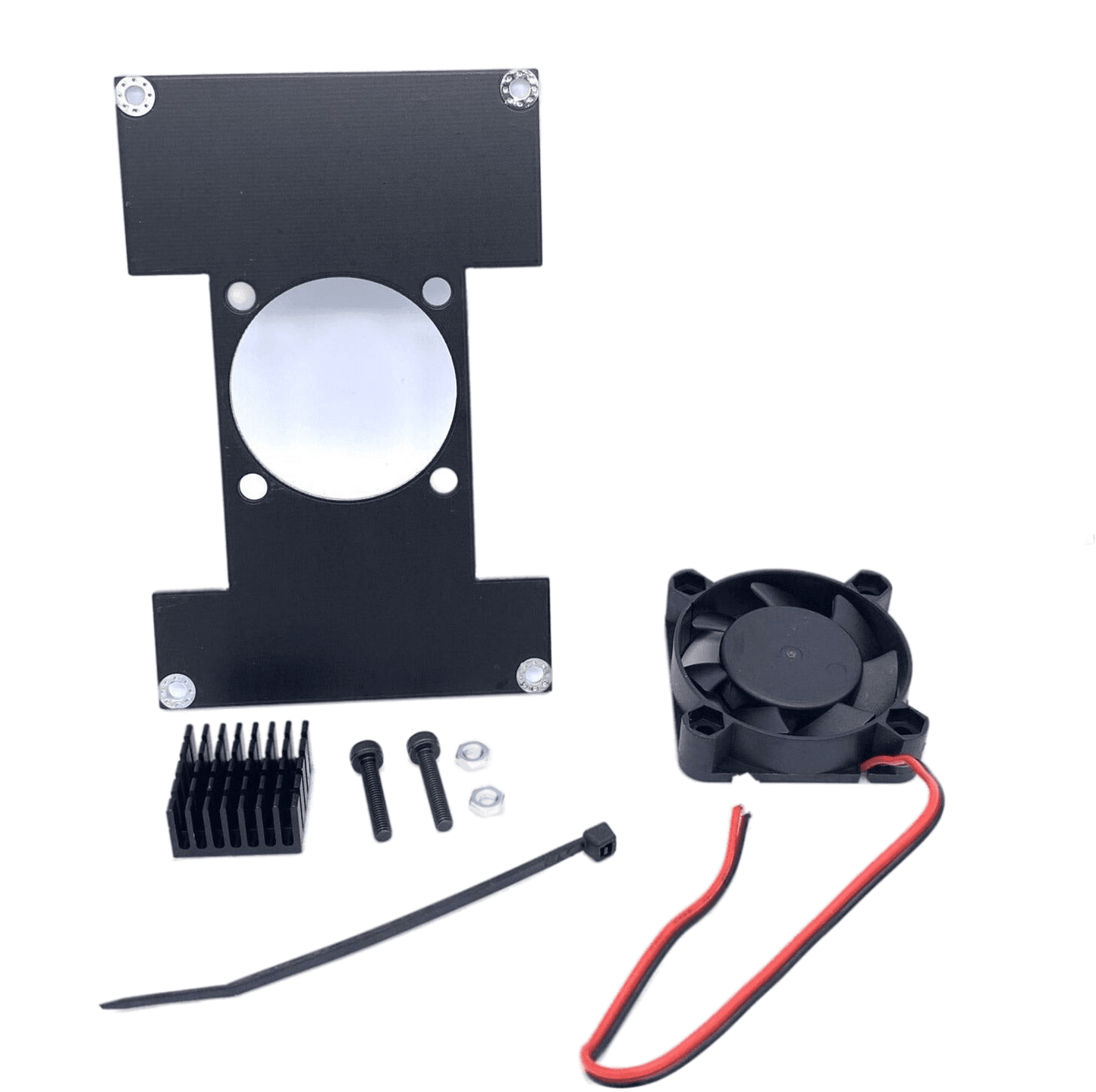

- Ventilateur
- Boutons et voyants du système
- sortie audio numérique mini TOSLINK
- Port utilisateur pour SNAC et mt32-pi
- Emplacement pour carte SD secondaire pour les cœurs d'ordinateur uniquement (n'osez pas essayer de l'utiliser comme stockage de jeu supplémentaire haha)
- En-têtes JST pour étendre l'alimentation, les boutons et les LED

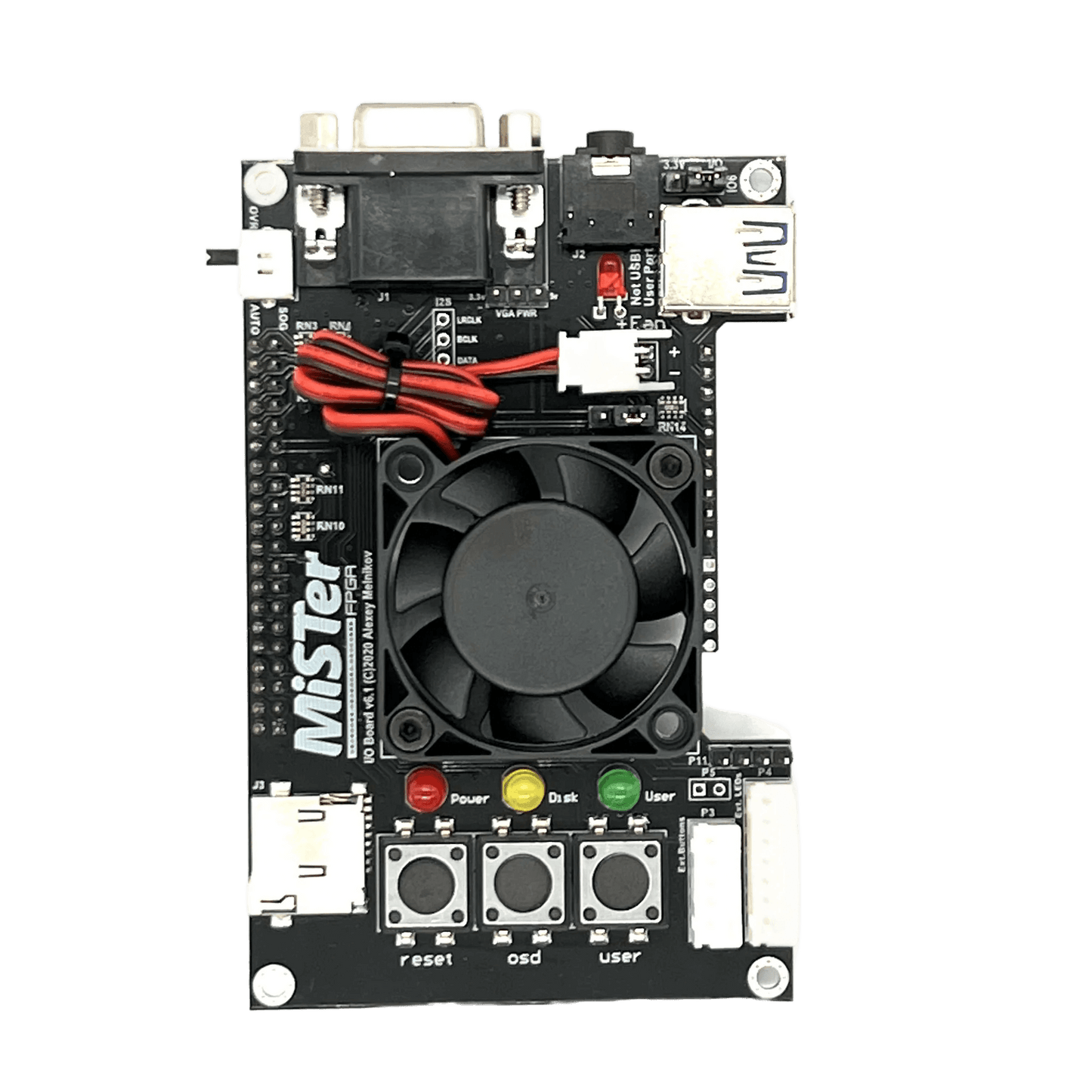

Caractéristiques uniques des E/S analogiques :
- Sortie vidéo analogique (la carte IO numérique peut produire une vidéo analogique en utilisant un adaptateur HDMI vers VGA)
- Double sortie vidéo (analogique + numérique) (les E/S numériques peuvent produire une vidéo analogique ou numérique, mais pas les deux)
- Sortie audio analogique

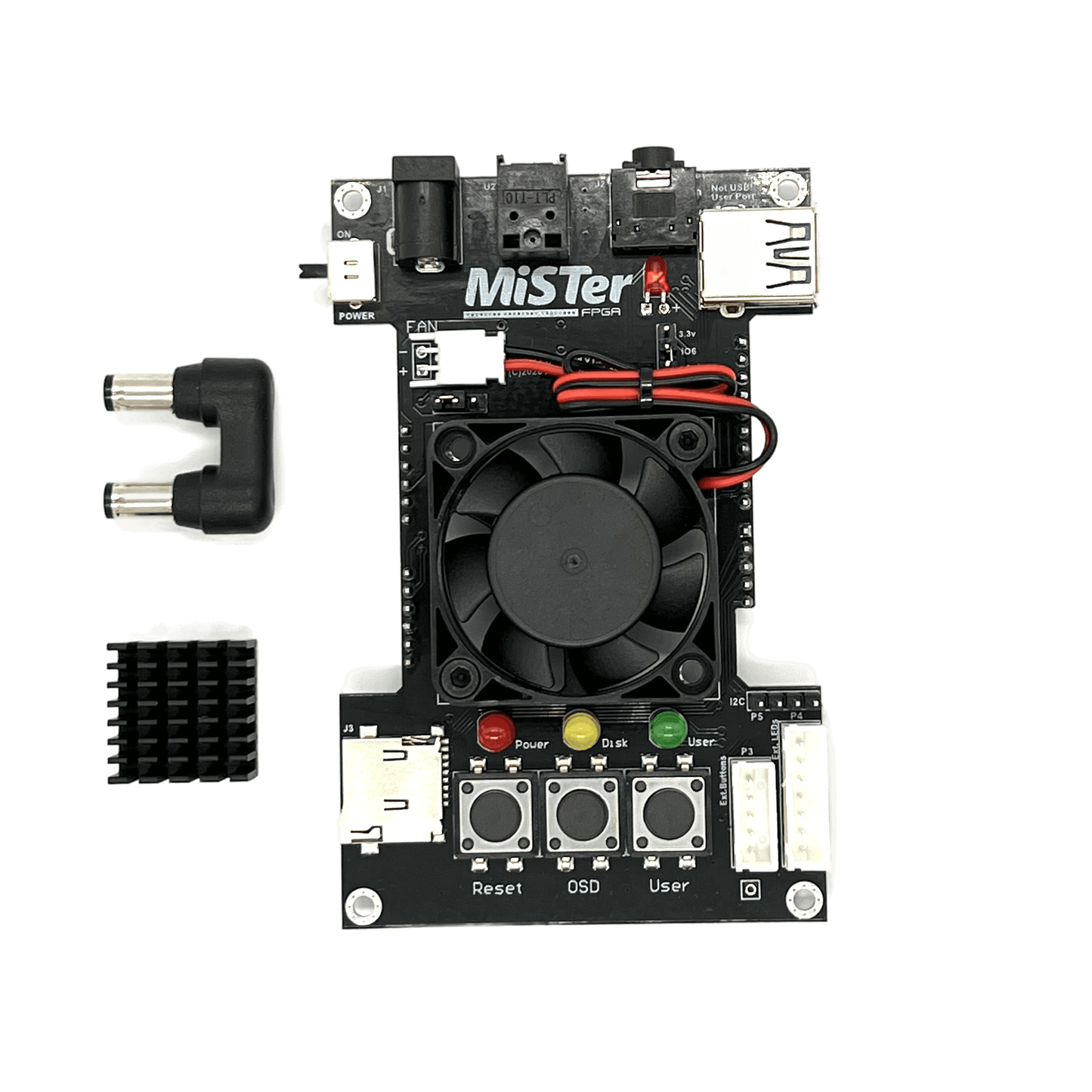

Caractéristiques uniques des E/S numériques :
- Interrupteur
- Sortie audio TOSLINK
- ADC-In pour l'entrée audio (PAS AUDIO OUT :)
- Permet la SDRAM secondaire
